レベリングアジャスタ（おねじ） - 二面幅調整 - ラバーディスク（白）つき

Leveling Adjuster with Wrench Flat at the Bottom

FNMS-B2-T

安全上の注意

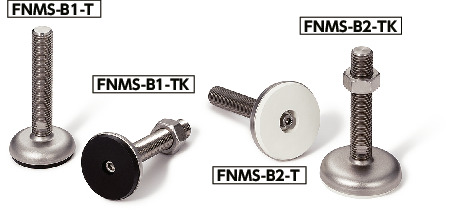

FNMS-B2-Tレベリングアジャスタ（おねじ） - 二面幅調整 - ラバーディスク（白）つき

正しい使い方　ここがポイント！

動画はFHMS-D1-V（FHMS-D1-V）を用いた例です。本商品でも同様の操作で使用できます。


形状図

FNMS-B2-Tレベリングアジャスタ（おねじ） - 二面幅調整 - ラバーディスク（白）つき寸法図

寸法・CAD・価格

絞り込み

ロックナットの有無
すべて
無し
有り
D
すべて
50
60
80
100
120
M(並目)
ねじの呼び
すべて
M16
M20
M24
M30

単位 : mm

品番 ロックナットの有無 D M(並目)
ねじの呼び		 ピッチ Lm H L1 H1 h sw1 sw2 t 静的許容荷重＊1 （N） 質量
(g)		 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
FNMS-50-M16-75-B2-T 無し 50 M16 2 75 29 - 14.5 3.5 12 - 3 28000 197 4,840 5,324 CAD カート 実働15日目出荷
FNMS-50-M16-100-B2-T 無し 50 M16 2 100 29 - 14.5 3.5 12 - 3 28000 231 5,240 5,764 CAD カート 実働15日目出荷
FNMS-50-M16-125-B2-T 無し 50 M16 2 125 29 - 14.5 3.5 12 - 3 28000 260 5,370 5,907 CAD カート 実働15日目出荷
FNMS-50-M16-150-B2-T 無し 50 M16 2 150 29 - 14.5 3.5 12 - 3 28000 300 5,490 6,039 CAD カート 実働15日目出荷
FNMS-50-M16-200-B2-T 無し 50 M16 2 200 29 - 14.5 3.5 12 - 3 28000 340 7,200 7,920 CAD カート 実働15日目出荷
FNMS-60-M16-75-B2-T 無し 60 M16 2 75 30 - 16 4 12 - 3 25000 247 4,980 5,478 CAD カート 実働15日目出荷
FNMS-60-M16-100-B2-T 無し 60 M16 2 100 30 - 16 4 12 - 3 25000 281 5,370 5,907 CAD カート 実働15日目出荷
FNMS-60-M16-125-B2-T 無し 60 M16 2 125 30 - 16 4 12 - 3 25000 310 5,490 6,039 CAD カート 実働15日目出荷
FNMS-60-M16-150-B2-T 無し 60 M16 2 150 30 - 16 4 12 - 3 25000 350 5,760 6,336 CAD カート 実働15日目出荷
FNMS-60-M16-200-B2-T 無し 60 M16 2 200 30 - 16 4 12 - 3 25000 390 7,330 8,063 CAD カート 実働15日目出荷
FNMS-80-M16-75-B2-T 無し 80 M16 2 75 32 - 18 5 12 - 3 15000 337 6,540 7,194 CAD カート 実働15日目出荷
FNMS-80-M16-100-B2-T 無し 80 M16 2 100 32 - 18 5 12 - 3 15000 371 6,930 7,623 CAD カート 実働15日目出荷
FNMS-80-M16-125-B2-T 無し 80 M16 2 125 32 - 18 5 12 - 3 15000 400 7,070 7,777 CAD カート 実働15日目出荷
FNMS-80-M16-150-B2-T 無し 80 M16 2 150 32 - 18 5 12 - 3 15000 440 7,200 7,920 CAD カート 実働15日目出荷
FNMS-80-M16-200-B2-T 無し 80 M16 2 200 32 - 18 5 12 - 3 15000 480 8,760 9,636 CAD カート 実働15日目出荷
FNMS-80-M20-75-B2-T 無し 80 M20 2.5 75 33 - 18 5 15 - 3 15000 417 7,720 8,492 CAD カート 実働15日目出荷
FNMS-80-M20-100-B2-T 無し 80 M20 2.5 100 33 - 18 5 15 - 3 15000 470 8,640 9,504 CAD カート 実働15日目出荷
FNMS-80-M20-125-B2-T 無し 80 M20 2.5 125 33 - 18 5 15 - 3 15000 523 9,160 10,076 CAD カート 実働15日目出荷
FNMS-80-M20-150-B2-T 無し 80 M20 2.5 150 33 - 18 5 15 - 3 15000 576 9,420 10,362 CAD カート 実働15日目出荷
FNMS-80-M20-200-B2-T 無し 80 M20 2.5 200 33 - 18 5 15 - 3 15000 681 10,900 11,990 CAD カート 実働15日目出荷
FNMS-80-M24-100-B2-T 無し 80 M24 3 100 36 - 18 5 19 - 3 15000 573 9,290 10,219 CAD カート 実働15日目出荷
FNMS-80-M24-125-B2-T 無し 80 M24 3 125 36 - 18 5 19 - 3 15000 649 9,810 10,791 CAD カート 実働15日目出荷
FNMS-80-M24-150-B2-T 無し 80 M24 3 150 36 - 18 5 19 - 3 15000 725 10,100 11,110 CAD カート 実働15日目出荷
FNMS-80-M24-200-B2-T 無し 80 M24 3 200 36 - 18 5 19 - 3 15000 878 11,000 12,100 CAD カート 実働15日目出荷
FNMS-100-M16-75-B2-T 無し 100 M16 2 75 34 - 20 6 12 - 3 14000 497 8,510 9,361 CAD カート 実働15日目出荷
FNMS-100-M16-100-B2-T 無し 100 M16 2 100 34 - 20 6 12 - 3 14000 531 8,760 9,636 CAD カート 実働15日目出荷
FNMS-100-M16-125-B2-T 無し 100 M16 2 125 34 - 20 6 12 - 3 14000 560 9,020 9,922 CAD カート 実働15日目出荷
FNMS-100-M16-150-B2-T 無し 100 M16 2 150 34 - 20 6 12 - 3 14000 600 9,160 10,076 CAD カート 実働15日目出荷
FNMS-100-M16-200-B2-T 無し 100 M16 2 200 34 - 20 6 12 - 3 14000 640 10,800 11,880 CAD カート 実働15日目出荷
FNMS-100-M20-75-B2-T 無し 100 M20 2.5 75 35 - 20 6 15 - 3 14000 557 9,680 10,648 CAD カート 実働15日目出荷
FNMS-100-M20-100-B2-T 無し 100 M20 2.5 100 35 - 20 6 15 - 3 14000 610 10,800 11,880 CAD カート 実働15日目出荷
FNMS-100-M20-125-B2-T 無し 100 M20 2.5 125 35 - 20 6 15 - 3 14000 663 11,200 12,320 CAD カート 実働15日目出荷
FNMS-100-M20-150-B2-T 無し 100 M20 2.5 150 35 - 20 6 15 - 3 14000 716 11,500 12,650 CAD カート 実働15日目出荷
FNMS-100-M20-200-B2-T 無し 100 M20 2.5 200 35 - 20 6 15 - 3 14000 821 12,900 14,190 CAD カート 実働15日目出荷
FNMS-100-M24-100-B2-T 無し 100 M24 3 100 38 - 20 6 19 - 3 14000 713 11,200 12,320 CAD カート 実働15日目出荷
FNMS-100-M24-125-B2-T 無し 100 M24 3 125 38 - 20 6 19 - 3 14000 789 11,700 12,870 CAD カート 実働15日目出荷
FNMS-100-M24-150-B2-T 無し 100 M24 3 150 38 - 20 6 19 - 3 14000 865 12,100 13,310 CAD カート 実働15日目出荷
FNMS-100-M24-200-B2-T 無し 100 M24 3 200 38 - 20 6 19 - 3 14000 1018 12,900 14,190 CAD カート 実働15日目出荷
FNMS-120-M20-100-B2-T 無し 120 M20 2.5 100 39 - 22 6 15 - 4 22000 887 13,800 15,180 CAD カート 実働15日目出荷
FNMS-120-M20-125-B2-T 無し 120 M20 2.5 125 39 - 22 6 15 - 4 22000 940 14,100 15,510 CAD カート 実働15日目出荷
FNMS-120-M20-150-B2-T 無し 120 M20 2.5 150 39 - 22 6 15 - 4 22000 993 14,500 15,950 CAD カート 実働15日目出荷
FNMS-120-M20-200-B2-T 無し 120 M20 2.5 200 39 - 22 6 15 - 4 22000 1046 15,800 17,380 CAD カート 実働15日目出荷
FNMS-120-M24-100-B2-T 無し 120 M24 3 100 42 - 22 6 19 - 4 22000 1157 14,200 15,620 CAD カート 実働15日目出荷
FNMS-120-M24-125-B2-T 無し 120 M24 3 125 42 - 22 6 19 - 4 22000 1043 14,700 16,170 CAD カート 実働15日目出荷
FNMS-120-M24-150-B2-T 無し 120 M24 3 150 42 - 22 6 19 - 4 22000 1119 14,900 16,390 CAD カート 実働15日目出荷
FNMS-120-M24-200-B2-T 無し 120 M24 3 200 42 - 22 6 19 - 4 22000 1195 15,800 17,380 CAD カート 実働15日目出荷
FNMS-120-M30-100-B2-T 無し 120 M30 3.5 100 46 - 22 6 24 - 4 22000 1193 15,200 16,720 CAD カート 実働15日目出荷
FNMS-120-M30-125-B2-T 無し 120 M30 3.5 125 46 - 22 6 24 - 4 22000 1313 15,700 17,270 CAD カート 実働15日目出荷
FNMS-120-M30-150-B2-T 無し 120 M30 3.5 150 46 - 22 6 24 - 4 22000 1434 16,300 17,930 CAD カート 実働15日目出荷
FNMS-120-M30-200-B2-T 無し 120 M30 3.5 200 46 - 22 6 24 - 4 22000 1675 17,100 18,810 CAD カート 実働15日目出荷
FNMS-50-M16-75-B2-TK 有り 50 M16 2 75 29 14.8 14.5 3.5 12 24 3 28000 226 5,110 5,621 CAD カート 実働15日目出荷
FNMS-50-M16-100-B2-TK 有り 50 M16 2 100 29 14.8 14.5 3.5 12 24 3 28000 260 5,490 6,039 CAD カート 実働15日目出荷
FNMS-50-M16-125-B2-TK 有り 50 M16 2 125 29 14.8 14.5 3.5 12 24 3 28000 289 5,630 6,193 CAD カート 実働15日目出荷
FNMS-50-M16-150-B2-TK 有り 50 M16 2 150 29 14.8 14.5 3.5 12 24 3 28000 329 5,760 6,336 CAD カート 実働15日目出荷
FNMS-50-M16-200-B2-TK 有り 50 M16 2 200 29 14.8 14.5 3.5 12 24 3 28000 369 7,460 8,206 CAD カート 実働15日目出荷
FNMS-60-M16-75-B2-TK 有り 60 M16 2 75 30 14.8 16 4 12 24 3 25000 276 5,240 5,764 CAD カート 実働15日目出荷
FNMS-60-M16-100-B2-TK 有り 60 M16 2 100 30 14.8 16 4 12 24 3 25000 310 5,630 6,193 CAD カート 実働15日目出荷
FNMS-60-M16-125-B2-TK 有り 60 M16 2 125 30 14.8 16 4 12 24 3 25000 339 5,760 6,336 CAD カート 実働15日目出荷
FNMS-60-M16-150-B2-TK 有り 60 M16 2 150 30 14.8 16 4 12 24 3 25000 379 6,020 6,622 CAD カート 実働15日目出荷
FNMS-60-M16-200-B2-TK 有り 60 M16 2 200 30 14.8 16 4 12 24 3 25000 419 7,590 8,349 CAD カート 実働15日目出荷
FNMS-80-M16-75-B2-TK 有り 80 M16 2 75 32 14.8 18 5 12 24 3 15000 366 6,800 7,480 CAD カート 実働15日目出荷
FNMS-80-M16-100-B2-TK 有り 80 M16 2 100 32 14.8 18 5 12 24 3 15000 400 7,200 7,920 CAD カート 実働15日目出荷
FNMS-80-M16-125-B2-TK 有り 80 M16 2 125 32 14.8 18 5 12 24 3 15000 429 7,330 8,063 CAD カート 実働15日目出荷
FNMS-80-M16-150-B2-TK 有り 80 M16 2 150 32 14.8 18 5 12 24 3 15000 469 7,460 8,206 CAD カート 実働15日目出荷
FNMS-80-M16-200-B2-TK 有り 80 M16 2 200 32 14.8 18 5 12 24 3 15000 509 9,020 9,922 CAD カート 実働15日目出荷
FNMS-80-M20-75-B2-TK 有り 80 M20 2.5 75 33 18 18 5 15 30 3 15000 469 8,110 8,921 CAD カート 実働15日目出荷
FNMS-80-M20-100-B2-TK 有り 80 M20 2.5 100 33 18 18 5 15 30 3 15000 522 9,020 9,922 CAD カート 実働15日目出荷
FNMS-80-M20-125-B2-TK 有り 80 M20 2.5 125 33 18 18 5 15 30 3 15000 575 9,550 10,505 CAD カート 実働15日目出荷
FNMS-80-M20-150-B2-TK 有り 80 M20 2.5 150 33 18 18 5 15 30 3 15000 628 9,810 10,791 CAD カート 実働15日目出荷
FNMS-80-M20-200-B2-TK 有り 80 M20 2.5 200 33 18 18 5 15 30 3 15000 733 11,400 12,540 CAD カート 実働15日目出荷
FNMS-80-M24-100-B2-TK 有り 80 M24 3 100 36 21.5 18 5 19 36 3 15000 665 9,940 10,934 CAD カート 実働15日目出荷
FNMS-80-M24-125-B2-TK 有り 80 M24 3 125 36 21.5 18 5 19 36 3 15000 741 10,500 11,550 CAD カート 実働15日目出荷
FNMS-80-M24-150-B2-TK 有り 80 M24 3 150 36 21.5 18 5 19 36 3 15000 817 10,800 11,880 CAD カート 実働15日目出荷
FNMS-80-M24-200-B2-TK 有り 80 M24 3 200 36 21.5 18 5 19 36 3 15000 970 11,700 12,870 CAD カート 実働15日目出荷
FNMS-100-M16-75-B2-TK 有り 100 M16 2 75 34 14.8 20 6 12 24 3 14000 526 8,760 9,636 CAD カート 実働15日目出荷
FNMS-100-M16-100-B2-TK 有り 100 M16 2 100 34 14.8 20 6 12 24 3 14000 560 9,020 9,922 CAD カート 実働15日目出荷
FNMS-100-M16-125-B2-TK 有り 100 M16 2 125 34 14.8 20 6 12 24 3 14000 589 9,290 10,219 CAD カート 実働15日目出荷
FNMS-100-M16-150-B2-TK 有り 100 M16 2 150 34 14.8 20 6 12 24 3 14000 629 9,420 10,362 CAD カート 実働15日目出荷
FNMS-100-M16-200-B2-TK 有り 100 M16 2 200 34 14.8 20 6 12 24 3 14000 669 11,000 12,100 CAD カート 実働15日目出荷
FNMS-100-M20-75-B2-TK 有り 100 M20 2.5 75 35 18 20 6 15 30 3 14000 609 10,100 11,110 CAD カート 実働15日目出荷
FNMS-100-M20-100-B2-TK 有り 100 M20 2.5 100 35 18 20 6 15 30 3 14000 662 11,200 12,320 CAD カート 実働15日目出荷
FNMS-100-M20-125-B2-TK 有り 100 M20 2.5 125 35 18 20 6 15 30 3 14000 715 11,600 12,760 CAD カート 実働15日目出荷
FNMS-100-M20-150-B2-TK 有り 100 M20 2.5 150 35 18 20 6 15 30 3 14000 768 11,800 12,980 CAD カート 実働15日目出荷
FNMS-100-M20-200-B2-TK 有り 100 M20 2.5 200 35 18 20 6 15 30 3 14000 873 13,400 14,740 CAD カート 実働15日目出荷
FNMS-100-M24-100-B2-TK 有り 100 M24 3 100 38 21.5 20 6 19 36 3 14000 805 11,800 12,980 CAD カート 実働15日目出荷
FNMS-100-M24-125-B2-TK 有り 100 M24 3 125 38 21.5 20 6 19 36 3 14000 881 12,500 13,750 CAD カート 実働15日目出荷
FNMS-100-M24-150-B2-TK 有り 100 M24 3 150 38 21.5 20 6 19 36 3 14000 957 12,700 13,970 CAD カート 実働15日目出荷
FNMS-100-M24-200-B2-TK 有り 100 M24 3 200 38 21.5 20 6 19 36 3 14000 1110 13,700 15,070 CAD カート 実働15日目出荷
FNMS-120-M20-100-B2-TK 有り 120 M20 2.5 100 39 18 22 6 15 30 4 22000 939 14,100 15,510 CAD カート 実働15日目出荷
FNMS-120-M20-125-B2-TK 有り 120 M20 2.5 125 39 18 22 6 15 30 4 22000 992 14,500 15,950 CAD カート 実働15日目出荷
FNMS-120-M20-150-B2-TK 有り 120 M20 2.5 150 39 18 22 6 15 30 4 22000 1045 14,900 16,390 CAD カート 実働15日目出荷
FNMS-120-M20-200-B2-TK 有り 120 M20 2.5 200 39 18 22 6 15 30 4 22000 1098 16,200 17,820 CAD カート 実働15日目出荷
FNMS-120-M24-100-B2-TK 有り 120 M24 3 100 42 21.5 22 6 19 36 4 22000 1249 14,900 16,390 CAD カート 実働15日目出荷
FNMS-120-M24-125-B2-TK 有り 120 M24 3 125 42 21.5 22 6 19 36 4 22000 1135 15,300 16,830 CAD カート 実働15日目出荷
FNMS-120-M24-150-B2-TK 有り 120 M24 3 150 42 21.5 22 6 19 36 4 22000 1211 15,600 17,160 CAD カート 実働15日目出荷
FNMS-120-M24-200-B2-TK 有り 120 M24 3 200 42 21.5 22 6 19 36 4 22000 1287 16,500 18,150 CAD カート 実働15日目出荷
FNMS-120-M30-100-B2-TK 有り 120 M30 3.5 100 46 25.6 22 6 24 46 4 22000 1392 17,000 18,700 CAD カート 実働15日目出荷
FNMS-120-M30-125-B2-TK 有り 120 M30 3.5 125 46 25.6 22 6 24 46 4 22000 1512 17,500 19,250 CAD カート 実働15日目出荷
FNMS-120-M30-150-B2-TK 有り 120 M30 3.5 150 46 25.6 22 6 24 46 4 22000 1633 18,200 20,020 CAD カート 実働15日目出荷
FNMS-120-M30-200-B2-TK 有り 120 M30 3.5 200 46 25.6 22 6 24 46 4 22000 1874 19,000 20,900 CAD カート 実働15日目出荷

＊1：　静的許容荷重はラバーディスクなしの値です。また、パッドに対してねじが垂直の状態の値です。ねじに角度がついた状態では、曲げや座屈応力の発生により静的許容荷重は小さくなります。

表中の数値は参考値であり、保証値ではありません。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

FNMS-B2-T FNMS-B2-TK
ねじ SUS303 SUS303
パッド SUS304 SUS304
ラバーディスク TPE（白）硬度ショアA80±5 TPE（白）硬度ショアA80±5
六角穴付きボルト ステンレス鋼 ステンレス鋼
ロックナット - SUS304

特長

  • 耐久性にすぐれた金属製のレベリングアジャスタ。
  • 機器・装置の高さ調整は、ねじの二面幅を利用してください。
  • ねじ・パッドはステンレス製のため、耐蝕性にすぐれています。
  • パッドは6°まで傾きます。傾斜面での使用に効果的です。
  • 耐候性にすぐれたTPE製のラバーディスクつき。機器・装置の滑り止めに効果的です。
  • 商品記号によりロックナットの有無が選択できます。
商品記号 ロックナット
FNMS-B2-T なし
FNMS-B2-TK あり
