樹脂ねじ（PVDF / 十字穴付きなべ小ねじ）

Plastic Cross Recessed Pan Head Machine Screws - PVDF

SPV-P1

安全上の注意特性

  • 耐薬品

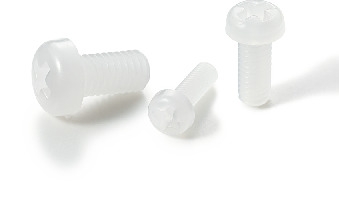

SPV-P1樹脂ねじ（PVDF / 十字穴付きなべ小ねじ）

形状図

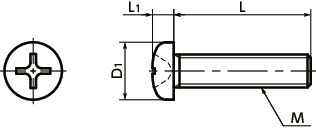

SPV-P1樹脂ねじ（PVDF / 十字穴付きなべ小ねじ）寸法図

寸法・CAD・価格

絞り込み

M(並目)
ねじの呼び
すべて
M3
M4
M5
L
すべて
6
8
10
12
15
16
20
25
5

単位 : mm

品番 M(並目)
ねじの呼び		 ピッチ L D1 L1 十字穴の番号 引張破断
荷重(N)＊1		 ねじり破断
トルク
(N・m)＊1		 1袋入り数 質量
(g)		 価格
(円/袋)		 税込
価格		 CAD
ダウンロード		 数量(袋) バラ(本) 在庫/非在庫
SPV-M3-6-P1 M3 0.5 6 5.5 2 2 227 0.11 10 0.18 1,480 1,628 CAD カート カート 在庫品
SPV-M3-8-P1 M3 0.5 8 5.5 2 2 227 0.11 10 0.19 1,480 1,628 CAD カート カート 在庫品
SPV-M3-10-P1 M3 0.5 10 5.5 2 2 227 0.11 10 0.21 1,510 1,661 CAD カート カート 在庫品
SPV-M3-12-P1 M3 0.5 12 5.5 2 2 227 0.11 10 0.22 1,550 1,705 CAD カート カート 在庫品
SPV-M3-15-P1 M3 0.5 15 5.5 2 2 227 0.11 10 0.24 1,550 1,705 CAD カート カート 在庫品
SPV-M3-16-P1 M3 0.5 16 5.5 2 2 227 0.11 10 0.25 1,590 1,749 CAD カート カート 在庫品
SPV-M3-20-P1 M3 0.5 20 5.5 2 2 227 0.11 10 0.27 1,590 1,749 CAD カート カート 在庫品
SPV-M3-25-P1 M3 0.5 25 5.5 2 2 227 0.11 10 0.3 1,630 1,793 CAD カート カート 在庫品
SPV-M4-5-P1 M4 0.7 5 7 2.6 2 429 0.26 10 0.18 1,550 1,705 CAD カート カート 在庫品
SPV-M4-6-P1 M4 0.7 6 7 2.6 2 429 0.26 10 0.2 1,550 1,705 CAD カート カート 在庫品
SPV-M4-8-P1 M4 0.7 8 7 2.6 2 429 0.26 10 0.25 1,590 1,749 CAD カート カート 在庫品
SPV-M4-10-P1 M4 0.7 10 7 2.6 2 429 0.26 10 0.29 1,630 1,793 CAD カート カート 在庫品
SPV-M4-12-P1 M4 0.7 12 7 2.6 2 429 0.26 10 0.34 1,680 1,848 CAD カート カート 在庫品
SPV-M4-15-P1 M4 0.7 15 7 2.6 2 429 0.26 10 0.4 1,680 1,848 CAD カート カート 在庫品
SPV-M4-16-P1 M4 0.7 16 7 2.6 2 429 0.26 10 0.43 1,790 1,969 CAD カート カート 在庫品
SPV-M4-20-P1 M4 0.7 20 7 2.6 2 429 0.26 10 0.52 1,790 1,969 CAD カート カート 在庫品
SPV-M4-25-P1 M4 0.7 25 7 2.6 2 429 0.26 10 0.63 2,200 2,420 CAD カート カート 在庫品
SPV-M5-10-P1 M5 0.8 10 9 3.3 2 688 0.44 10 0.52 2,010 2,211 CAD カート カート 在庫品
SPV-M5-12-P1 M5 0.8 12 9 3.3 2 688 0.44 10 0.59 2,170 2,387 CAD カート カート 在庫品
SPV-M5-15-P1 M5 0.8 15 9 3.3 2 688 0.44 10 0.7 2,170 2,387 CAD カート カート 在庫品
SPV-M5-16-P1 M5 0.8 16 9 3.3 2 688 0.44 10 0.73 2,330 2,563 CAD カート カート 在庫品
SPV-M5-20-P1 M5 0.8 20 9 3.3 2 688 0.44 10 0.87 2,330 2,563 CAD カート カート 在庫品
SPV-M5-25-P1 M5 0.8 25 9 3.3 2 688 0.44 10 1.05 2,480 2,728 CAD カート カート 在庫品

＊1：　表中の数値は参考値であり、保証値ではありません。推奨締めつけトルクはねじり破断トルクの50％です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら

●1袋入り数未満でご注文の場合は、別途手数料を申し受けます。詳しくはバラ売りサービスをご確認ください。


品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　


関連サービス

材質・仕上げ

SPV-P1
本体 PVDF（ポリふっ化ビニリデン）（乳白）
耐熱温度＊1 150℃

＊1：　樹脂素材の値です。商品の使用可能温度は、締めつけトルクなどの使用条件により変わります。


用途

FPD製造装置/半導体製造装置/プリント基板エッチング装置/金属表面処理設備/化学プラント/食品機械

特長

  • PVDF製の十字穴付きなべ小ねじ。
  • PVDFは強酸や有機溶剤、あるいは塩素・臭素などのハロゲン化合物などに対して、すぐれた耐薬品性を有します。
  • 金属やPVC（ポリ塩化ビニル）が使用できない雰囲気においても使用可能です。
  • 使用可能温度＊1（min./max.）：-40℃/150℃
  • 引張強度はPVC以上、衝撃強度はPVCの約3倍です。
  • 自己消炎性があり、難燃性にすぐれています。
  • 樹脂ねじの特性および使用上の注意は「樹脂ねじの特性」をご参照ください。⇒樹脂ねじの特性
