• 取っ手

ステンレス取っ手

Stainless Steel Pull

USP-PE

安全上の注意

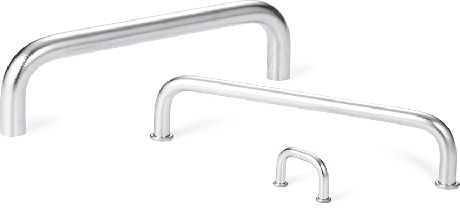

USP-PEステンレス取っ手

形状図

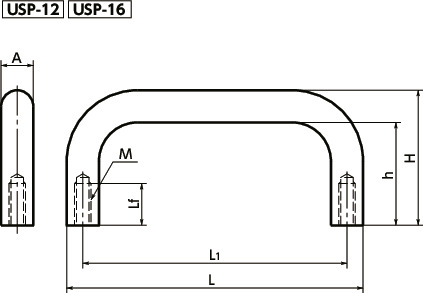

USP-PEステンレス取っ手寸法図

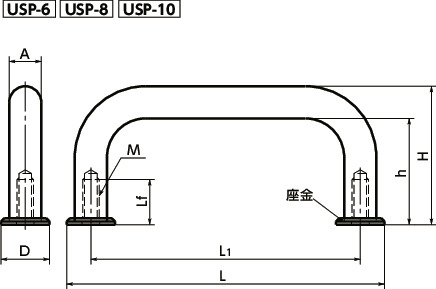

USP-PEステンレス取っ手寸法図

寸法・CAD・価格

絞り込み

A
すべて
6
8
10
12
16
L1
すべて
32
45
55
64
88
96
100
120
128
180
200
235
125
160
250
300
SEMI規格準拠
すべて
-
○

単位 : mm

品番 M Lf H h A D L L1 質量
(g)		 許容荷重＊1
(N)		 適用座金 SEMI規格準拠 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
USP-6-32-PE M3 8 26 20 6 9 41 32 16 1000 付属 - M3×10 2,410 2,651 CAD カート 実働15日目出荷
USP-6-45-PE M3 8 26 20 6 9 54 45 19 1000 付属 - M3×10 2,470 2,717 CAD カート 実働15日目出荷
USP-6-55-PE M3 8 26 20 6 9 64 55 21 1000 付属 - M3×10 2,530 2,783 CAD カート 実働15日目出荷
USP-6-64-PE M3 8 26 20 6 9 73 64 22 1000 付属 - M3×10 2,740 3,014 CAD カート 実働15日目出荷
USP-6-88-PE M3 8 26 20 6 9 97 88 27 1000 付属 - M3×10 2,830 3,113 CAD カート 実働15日目出荷
USP-8-55-PE M4 9 35 27 8 12 67 55 40 1000 付属 - M4×10 2,480 2,728 CAD カート 実働15日目出荷
USP-8-64-PE M4 9 35 27 8 12 76 64 40 1000 付属 - M4×10 2,510 2,761 CAD カート 実働15日目出荷
USP-8-88-PE M4 9 35 27 8 12 100 88 54 1000 付属 - M4×10 2,710 2,981 CAD カート 実働15日目出荷
USP-8-96-PE M4 9 35 27 8 12 108 96 57 1000 付属 - M4×10 2,790 3,069 CAD カート 実働15日目出荷
USP-8-100-PE M4 9 35 27 8 12 112 100 58 1000 付属 - M4×10 2,790 3,069 CAD カート 実働15日目出荷
USP-8-120-PE M4 9 35 27 8 12 132 120 66 1000 付属 - M4×10 2,850 3,135 CAD カート 実働15日目出荷
USP-8-128-PE M4 9 35 27 8 12 140 128 70 1000 付属 - M4×10 2,930 3,223 CAD カート 実働15日目出荷
USP-10-88-PE M5 13 43 33 10 15 103 88 91 1000 付属 - M5×12 3,600 3,960 CAD カート 実働15日目出荷
USP-10-100-PE M5 13 43 33 10 15 115 100 95 1000 付属 - M5×12 3,370 3,707 CAD カート 実働15日目出荷
USP-10-120-PE M5 13 43 33 10 15 135 120 100 1000 付属 - M5×12 3,390 3,729 CAD カート 実働15日目出荷
USP-10-180-PE M5 13 43 33 10 15 195 180 146 1000 付属 - M5×12 3,900 4,290 CAD カート 実働15日目出荷
USP-10-200-PE M5 13 43 33 10 15 215 200 158 1000 付属 - M5×12 4,040 4,444 CAD カート 実働15日目出荷
USP-10-235-PE M5 13 43 33 10 15 250 235 183 1000 付属 - M5×12 4,880 5,368 CAD カート 実働15日目出荷
USP-12-125-PE M6 12 51 39 12 - 137 125 169 1000 × - M6×12 3,880 4,268 CAD カート 実働15日目出荷
USP-12-160-PE M6 12 51 39 12 - 172 160 200 1000 × - M6×12 4,350 4,785 CAD カート 実働15日目出荷
USP-12-200-PE M6 12 51 39 12 - 212 200 236 1000 × - M6×12 4,760 5,236 CAD カート 実働15日目出荷
USP-12-250-PE M6 12 51 39 12 - 262 250 283 1000 × - M6×12 5,340 5,874 CAD カート 実働15日目出荷
USP-16-160-PE M6 12 59 43 16 - 176 160 380 1000 × ○ M6×12 6,380 7,018 CAD カート 実働15日目出荷
USP-16-200-PE M6 12 59 43 16 - 216 200 437 1000 × ○ M6×12 7,080 7,788 CAD カート 実働15日目出荷
USP-16-250-PE M6 12 59 43 16 - 266 250 521 1000 × ○ M6×12 8,010 8,811 CAD カート 実働15日目出荷
USP-16-300-PE M6 12 59 43 16 - 316 300 600 1000 × ○ M6×12 8,770 9,647 CAD カート 実働15日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

USP-PE＊1
本体 SUS303＊2
電解研磨
座金 SUS303
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7

＊1：　USP-12USP-16には座金は付属していません。
＊2：　USP-12USP-16はSUS304になります。


取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • 握りやすい太さ、信頼性・安全性にすぐれた形状・寸法です。
  • 座金が付属しています（USP-12USP-16を除く）。安定性にすぐれ、取りつけ部を美しく装飾できます。
  • オプションで取りつけ用の六角穴付きボルト(SUSXM7製)を付属します。ねじ付属サービス(別料金)をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M3×10 220
M4×10 220
M5×12 220
M6×12 220

＊1：　ステンレス取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
