アルミポケット取っ手

Aluminum Gripping Tray

ULE-A

安全上の注意

ULE-Aアルミポケット取っ手

形状図

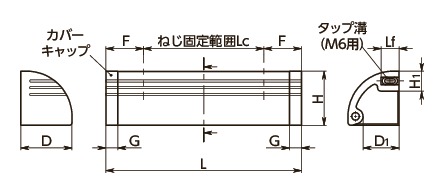

ULE-Aアルミポケット取っ手寸法図

寸法・CAD・価格

絞り込み

本体
カラー
すべて
AL
BK

単位 : mm

品番 Lc H H1 Lf G D L D1 F 質量
(g)		 許容荷重＊1
(N)		 本体
カラー		 ねじ付属サービス ねじサイズ 価格
(円)		 税込
価格		 CAD
ダウンロード		 標準品を購入 在庫/非在庫
ULE-110-A-AL 66 36 13 12 8 34 110 24 22 92 1000 AL M6×12 1,880 2,068 CAD カート 実働15日目出荷
ULE-110-A-BK 66 36 13 12 8 34 110 24 22 92 1000 BK M6×12 1,850 2,035 CAD カート 在庫品
ULE-130-A-AL 86 36 13 12 8 34 130 24 22 106 1000 AL M6×12 2,050 2,255 CAD カート 実働15日目出荷
ULE-130-A-BK 86 36 13 12 8 34 130 24 22 106 1000 BK M6×12 1,990 2,189 CAD カート 実働15日目出荷
ULE-150-A-AL 106 36 13 12 8 34 150 24 22 120 1000 AL M6×12 2,220 2,442 CAD カート 実働15日目出荷
ULE-150-A-BK 106 36 13 12 8 34 150 24 22 120 1000 BK M6×12 2,140 2,354 CAD カート 実働15日目出荷
ULE-200-A-AL 156 36 13 12 8 34 200 24 22 155 1000 AL M6×12 2,740 3,014 CAD カート 実働15日目出荷
ULE-200-A-BK 156 36 13 12 8 34 200 24 22 155 1000 BK M6×12 2,570 2,827 CAD カート 実働15日目出荷
ULE-250-A-AL 206 36 13 12 8 34 250 24 22 190 1000 AL M6×12 3,060 3,366 CAD カート 実働15日目出荷
ULE-250-A-BK 206 36 13 12 8 34 250 24 22 190 1000 BK M6×12 2,830 3,113 CAD カート 実働15日目出荷
ULE-300-A-AL 256 36 13 12 8 34 300 24 22 225 1000 AL M6×12 3,570 3,927 CAD カート 実働15日目出荷
ULE-300-A-BK 256 36 13 12 8 34 300 24 22 225 1000 BK M6×12 3,340 3,674 CAD カート 実働15日目出荷
ULE-400-A-AL 356 36 13 12 8 34 400 24 22 295 1000 AL M6×12 4,410 4,851 CAD カート 実働15日目出荷
ULE-400-A-BK 356 36 13 12 8 34 400 24 22 295 1000 BK M6×12 4,060 4,466 CAD カート 実働15日目出荷
ULE-500-A-AL 456 36 13 12 8 34 500 24 22 365 1000 AL M6×12 5,080 5,588 CAD カート 実働15日目出荷
ULE-500-A-BK 456 36 13 12 8 34 500 24 22 365 1000 BK M6×12 4,740 5,214 CAD カート 実働15日目出荷

＊1：　人の手で使用する許容荷重です。

上記条件に該当する商品はございません。

申し訳ございませんが、お客さまがご入力された内容で該当する
商品がございませんでした。
ご入力いただいた値を変更し、再検索してみてください。

鍋屋バイテック会社では、お客さまのご要望に応じて、
商品のカスタマイズも行っています。
お問い合わせフォームよりお気軽にお問い合わせください。

鍋屋バイテック会社
コンタクトセンター

カスタマイズなど商品に関するお問い合わせなどはこちらからお問い合わせください。

お問い合せはこちら
品番
数量
単価（円・税別）

買い物を続ける カートを見る

　　　　　　

*単価は袋入りの場合は1袋、バラ売りの場合は1本の価格となります。 　　　　　　

材質・仕上げ

ULE-AL アルマイト処理 ULE-BK 静電塗装
本体 アルミニウム合金
アルマイト処理		 アルミニウム合金
静電塗装（つや消し黒）
カバーキャップ ナイロン6（つや消し黒） ナイロン6（つや消し黒）
六角穴付きボルト
（ねじ付属サービス）		 SUSXM7 SUSXM7

取りつけ寸法 1mm 指定・取りつけ用ねじ付属サービス

ご希望の取りつけ寸法：L₁を 1mm 単位で指定できます。（取りつけ寸法を入力後「品番更新」をクリックしてください。）

また、オプション（別料金）で取りつけ用のねじを付属します。

取りつけ寸法L₁（mm）* 取りつけ用ねじ ご注文品番 価格(円・税別) 購入数 ご購入
個 カート

＊1 取りつけ寸法 L₁ の許容差は、±0.5mmまたは、L₁ の0.5%のいずれか大きい方となります。
＊2「UXAF」「UXBF」「UHT」はパイプの全長L₄を指定ください。

取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

取りつけ用ねじ付属サービス

オプション（別料金）で取りつけ用のねじを付属します。

取りつけ用ねじの有無を選択いただき、「カート」をクリックしてください。

ご注文品番 価格(円・税別) 取りつけ用ねじ 購入数 ご購入
個 カート
取りつけ用ねじの仕様・価格
ねじの
サイズ		 ねじ本数
（本）		 ねじの
材質		 ねじ付属サービス価格
(円・税別)

特長

  • スタイリッシュなデザインの取っ手。
  • 引き出し用の取っ手に適しています。
  • M6用のタップ溝を全長にわたって加工しています。ねじ固定範囲Lcのどの位置からでもねじを取りつけられるため、取りつけ寸法を自由に選ぶことができます。

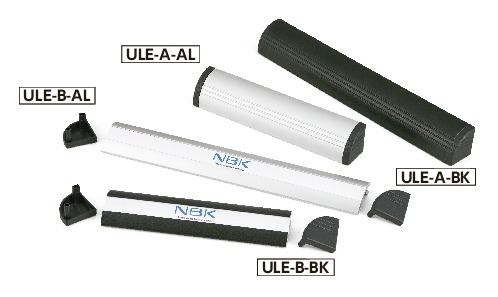

ULE-Aアルミポケット取っ手

  • 標準タイプとラベル取りつけタイプがあります。
    ULE-A----標準タイプ
    ULE-B----ラベル取りつけタイプ
  • ラベルのテンプレートをご用意しています。NBKウェブサイトからダウンロードしてください。
  • オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を付属します。ねじ付属サービス（別料金）をご利用ください。

ねじ付属サービス価格

ねじサイズ 価格(円)＊1
M6×12 220

＊1：　ポケット取っ手1個あたりに付属するねじ(2本)の価格です。

商品本体の価格は含まれていません。
