UXAF-28-592-ESの形状図
単位 : mm
| 品番 | M | Lf | H | h | A1 | B | D | L4 | L | A | 質量 (g) |
許容荷重＊1 (N) |
本体 カラー |
ねじ付属サービス ねじサイズ | 価格 (円) |
税込 価格 |
CAD ダウンロード |
標準品を購入 | 在庫/非在庫 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UXAF-28-592-ES | M8 | 15 | 66 | 36 | 32 | 14 | 25 | 592 | 598.4 | 28 | 464 | 1000 | ES | M8×16 | 13,700 | 15,070 | CAD | カート | 在庫品 |
＊1： 人の手で使用する許容荷重です。
UXAF-28-592-ESの特長
- ブラケットの位置を自由に調整できるため、任意の寸法で取りつけできます。
- 付属のグラブスクリューでパイプを固定してください。
- 1mm単位でパイプの全長L4を指定できます。標準品にご希望のサイズがない場合は、1mm指定をご利用ください。
- ご購入後にお客さま自身で全長L4を変更することもできます。

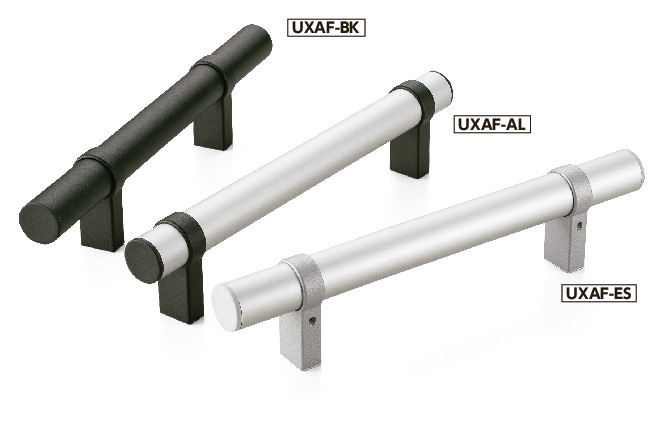

- 品番の末尾記号により、パイプの表面処理およびブラケット・カバーキャップの色が選択できます。
| 末尾記号 | パイプ | ブラケット | カバーキャップ |
|---|---|---|---|
| AL | アルマイト処理（シルバー） | つや消し黒 | つや消し黒 |
| ES | アルマイト処理（シルバー） | つや消しシルバー | ライトグレー |
| BK | 静電塗装（つや消し黒） | つや消し黒 | つや消し黒 |
- 全長が長いサイズはブラケットUSAFを追加することで、取っ手をより安定させて取りつけることができます。
- パイプ・カバーキャップ・ブラケットは、単品での購入も可能です。
- オプションで取りつけ用の六角穴付きボルト（SUSXM7製）を付属します。ねじ付属サービス（別料金）をご利用ください。
ねじ付属サービス価格
| ねじサイズ | 価格(円)＊1 |
|---|---|
| M8×16 | 280 |
＊1： チューブラ取っ手1個あたりに付属するねじ(2本)の価格です。
商品本体の価格は含まれていません。
UXAF-28-592-ESの材質・仕上げ
| UXAF-AL/UXAF-ES | UXAF-BK | |
|---|---|---|
| パイプ | アルミニウム合金 アルマイト処理（シルバー） |
アルミニウム合金 静電塗装（つや消し黒） |
| カバーキャップ | ナイロン6（各色） | ナイロン6（つや消し黒） |
| ブラケット | 亜鉛ダイカスト 静電塗装（各色） |
亜鉛ダイカスト 静電塗装（つや消し黒） |
| グラブスクリュー ねじ部 |
スティール 四三酸化鉄皮膜（黒） |
スティール 四三酸化鉄皮膜（黒） |
| グラブスクリュー パッド |
ポリアセタール | ポリアセタール |
| 六角穴付きボルト (ねじ付属サービス) |
SUSXM7 | SUSXM7 |
